Montáž ozvučovacieho systému je zložitý proces, ktorý vyžaduje nielen technické zručnosti a precíznosť, ale aj dôsledné plánovanie a kontrolu. Jedným z dôležitých krokov v tomto procese je meranie impedancie rozvodov. Tento článok sa zameriava na význam merania impedancie a predstavuje prístroj Fonestar MI21, ktorý je navrhnutý špeciálne pre tieto merania.

Význam merania impedancie

Meranie impedancie je dôležitým krokom pri montáži ozvučenia. Po natiahnutí rozvodov a inštalácii reproduktorov je nevyhnutné skontrolovať, či sú reproduktory správne zapojené a pripravené na pripojenie zosilňovača. V 100V systéme je veľmi dôležité skontolovať či sú reproduktory zapojené na plánované odbočky 100V transformátora. Chyby zapojenia ako aj nesprávne zapojené odbočky transformátora dokáže meranie impedancie často odhaliť.

Meraním impedancie môžeme overiť:

• Vhodnosť zosilňovača pre nameranú záťaž: Každý zosilňovač má určenú impedanciu, pre ktorú je navrhnutý. Meranie zabezpečí, že vaše rozvody a reproduktory sú kompatibilné s vaším zosilňovačom.
• Prítomnosť skratu na rozvodoch: Skrat na rozvodoch môže spôsobiť poškodenie zosilňovača.
• Stav reproduktorov: Pomocou merania môžeme identifikovať vadné alebo nesprávne zapojené odbočky reproduktorov.

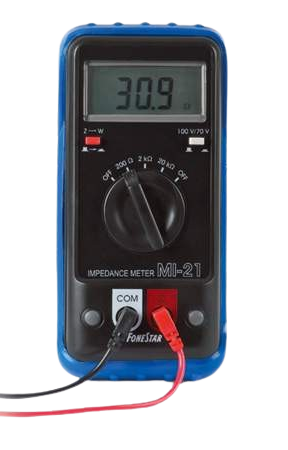

Fonestar MI21: Prístroj na meranie impedancie

Pri meraní impedancie reproduktorových rozvodov je dôležité použiť správny nástroj. Merač odporu merajúci jednosmým prúdom nie je vhodný (bežný multimeter ).  Na tento účel bol navrhnutý Fonestar MI21, prístroj špeciálne určený pre meranie impedancie v audio systémoch. Meria striedavým prúdom s frekvenciou 1kHz.

Meranie impedancie je neoddeliteľnou súčasťou procesu inštalácie ozvučenia, ktorá zaručuje, že váš systém bude fungovať efektívne a bezpečne.
